Держатель смартфона — кейс «Смирнов Дизайн»

Задача

Разработать надёжный и эргономичный держатель смартфона для велосипеда.

Большая торговая сеть хочет занять нишу среди велосипедных держателей и для этого создаёт собственный уникальный продукт. У заказчика есть общее понимание проблемы, а задача дизайнера — придумать решение и довести его до серии в течение года. Нужен массовый продукт, который можно использовать на любом велосипеде с любым смартфоном. Держатель должен быть интуитивным и вписываться в стиль велосипедных аксессуаров.

Как решали

Рынок велосипедных держателей очень насыщен, но аналогов, которые отвечают сразу двум требованиям — «телефон закреплён надёжно» и «телефон легко отсоединяется», — практически нет. Мы проанализировали существующие решения, конфигурации популярных смартфонов и велосипедных рулей и нашли несколько способов технически реализовать противоречивые требования.

Результатом исследования стали гипотезы, воплощённые в макетах. Испытывая макеты, мы отбирали решения, лучше сбалансированные между эргономикой, надёжностью и потенциальной стоимостью. Трудной задачей на этапе концепции был расчёт байонетного соединения — его удалось проверить, когда появились наиболее точные прототипы.

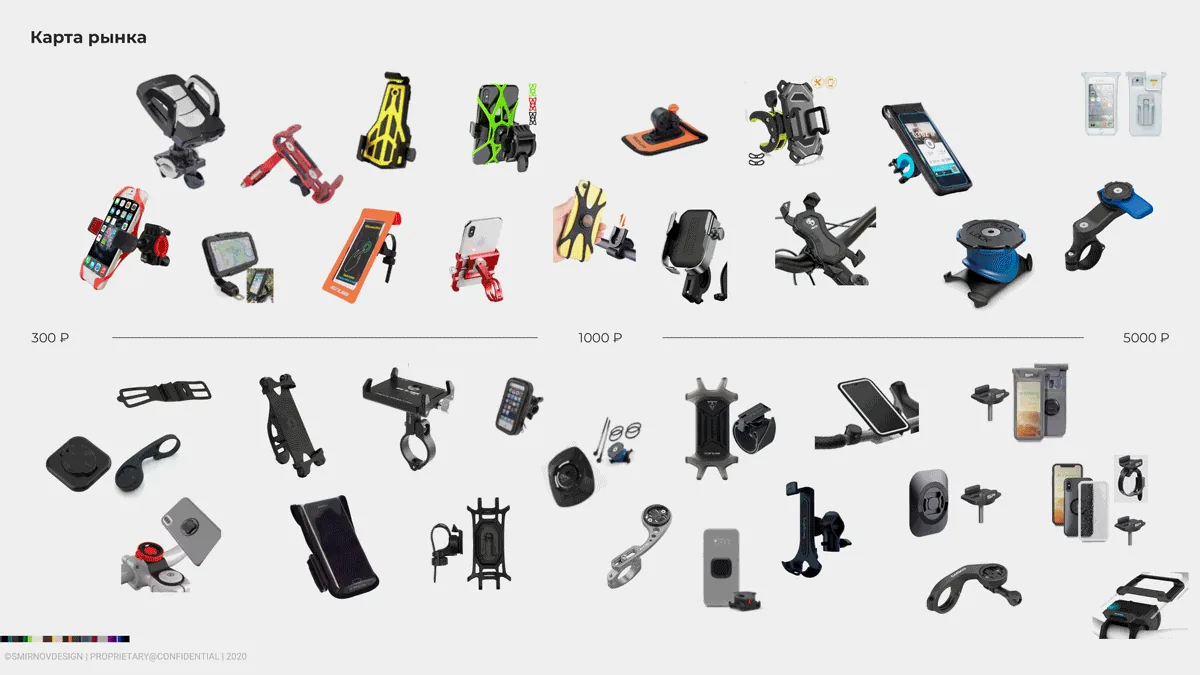

Карта рынка велосипедных держателей по ценовым сегментам

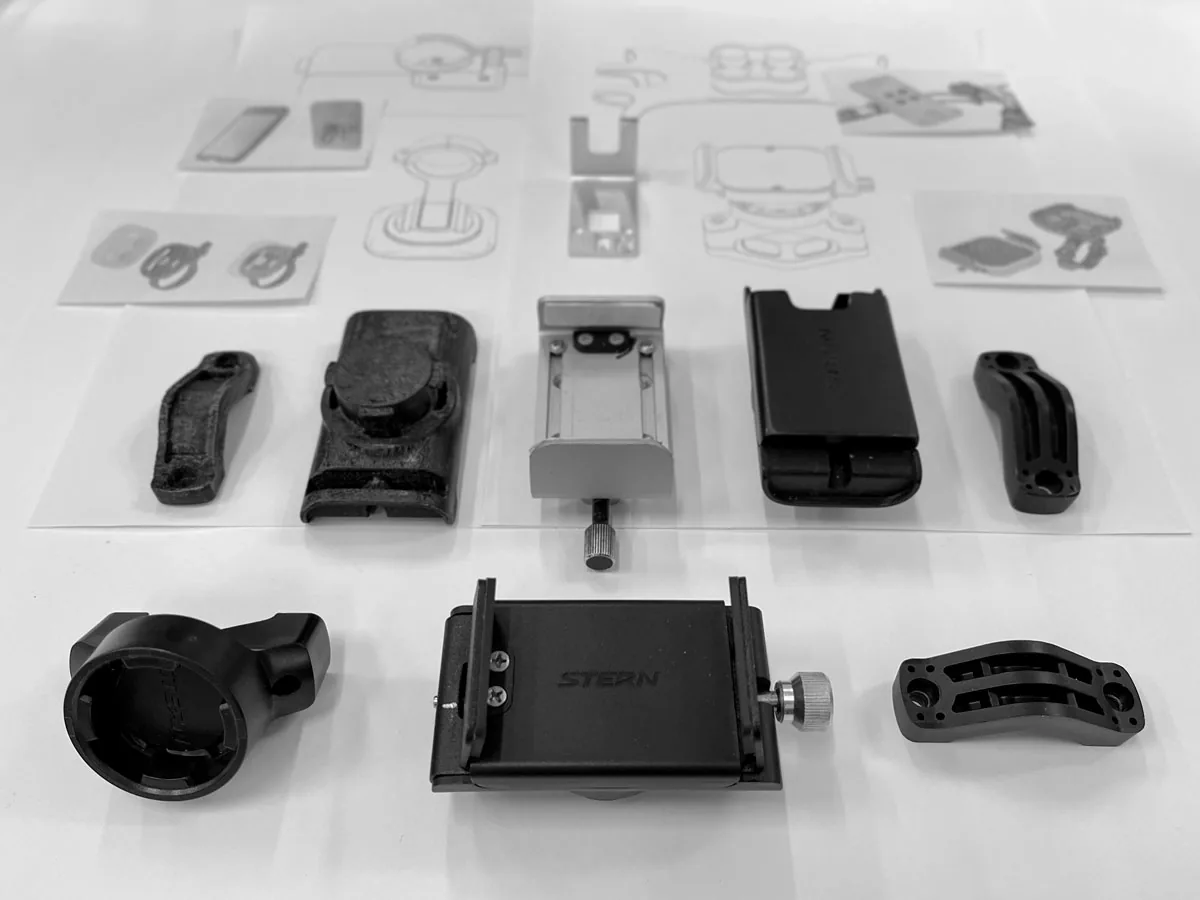

Макеты и прототипы узлов держателя на эскизах

Решение

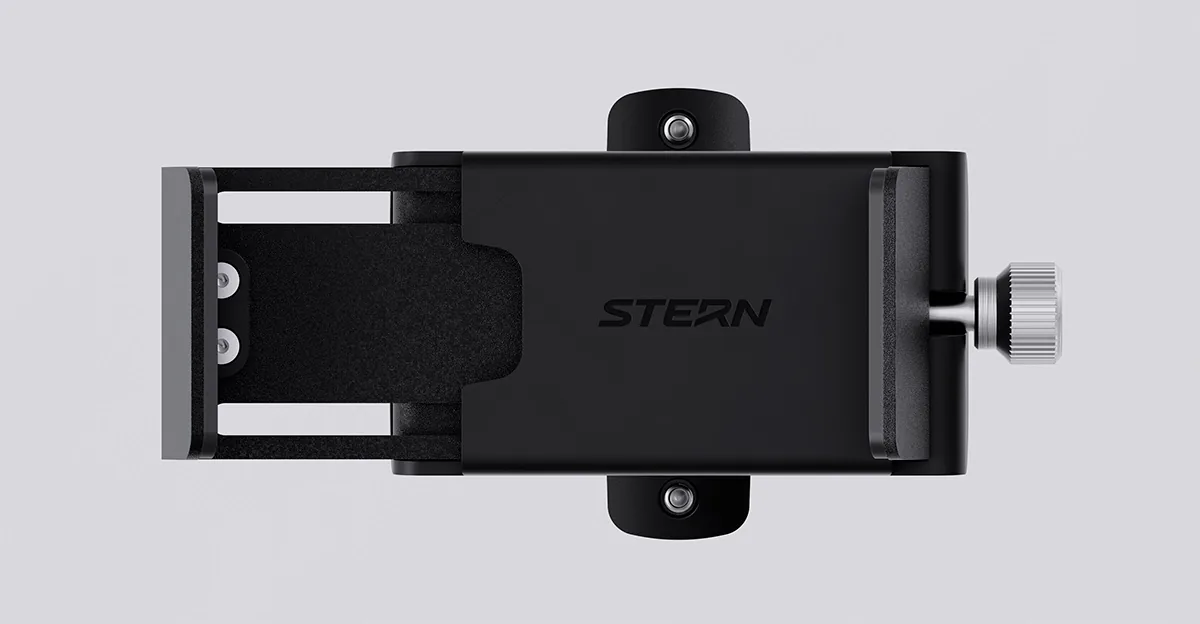

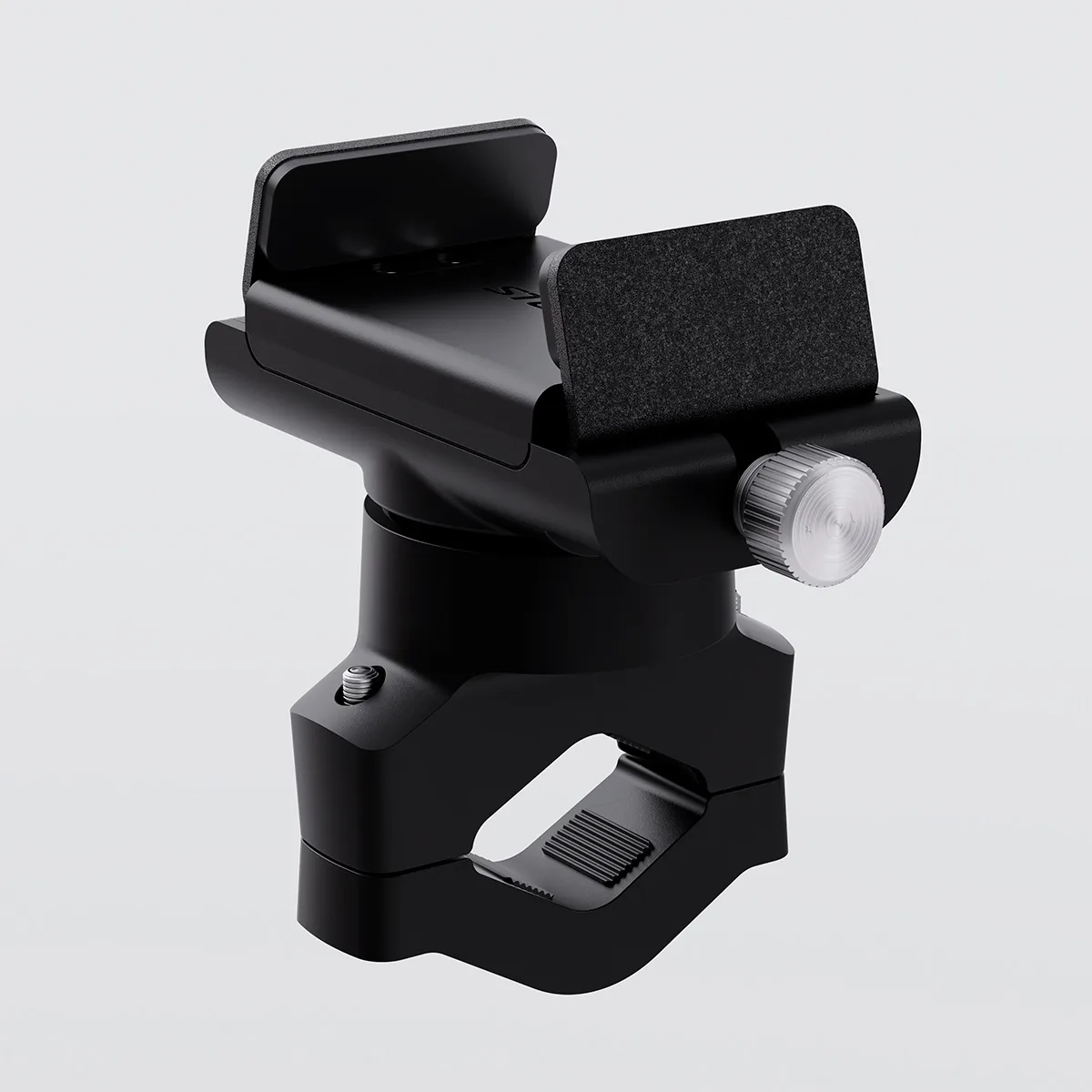

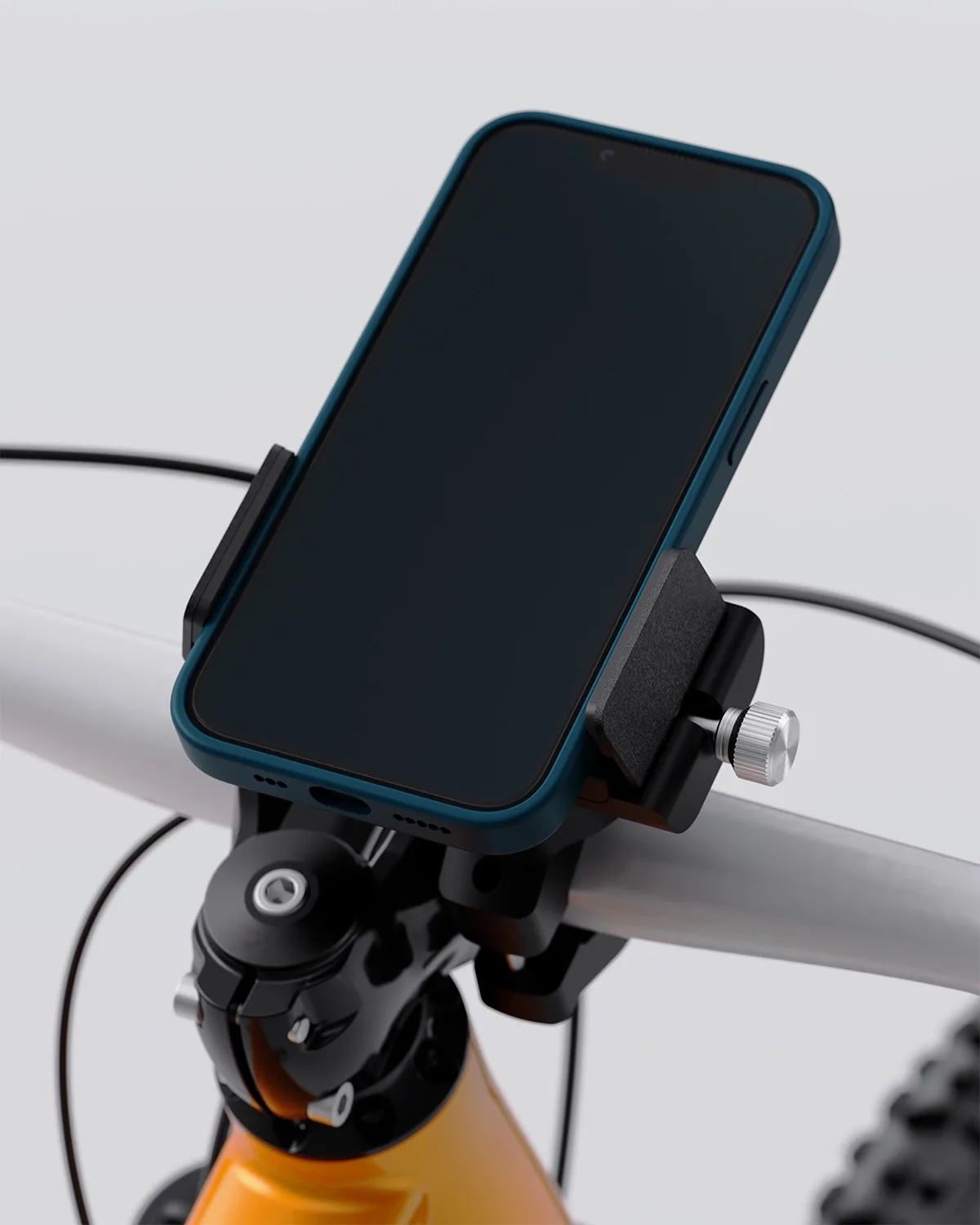

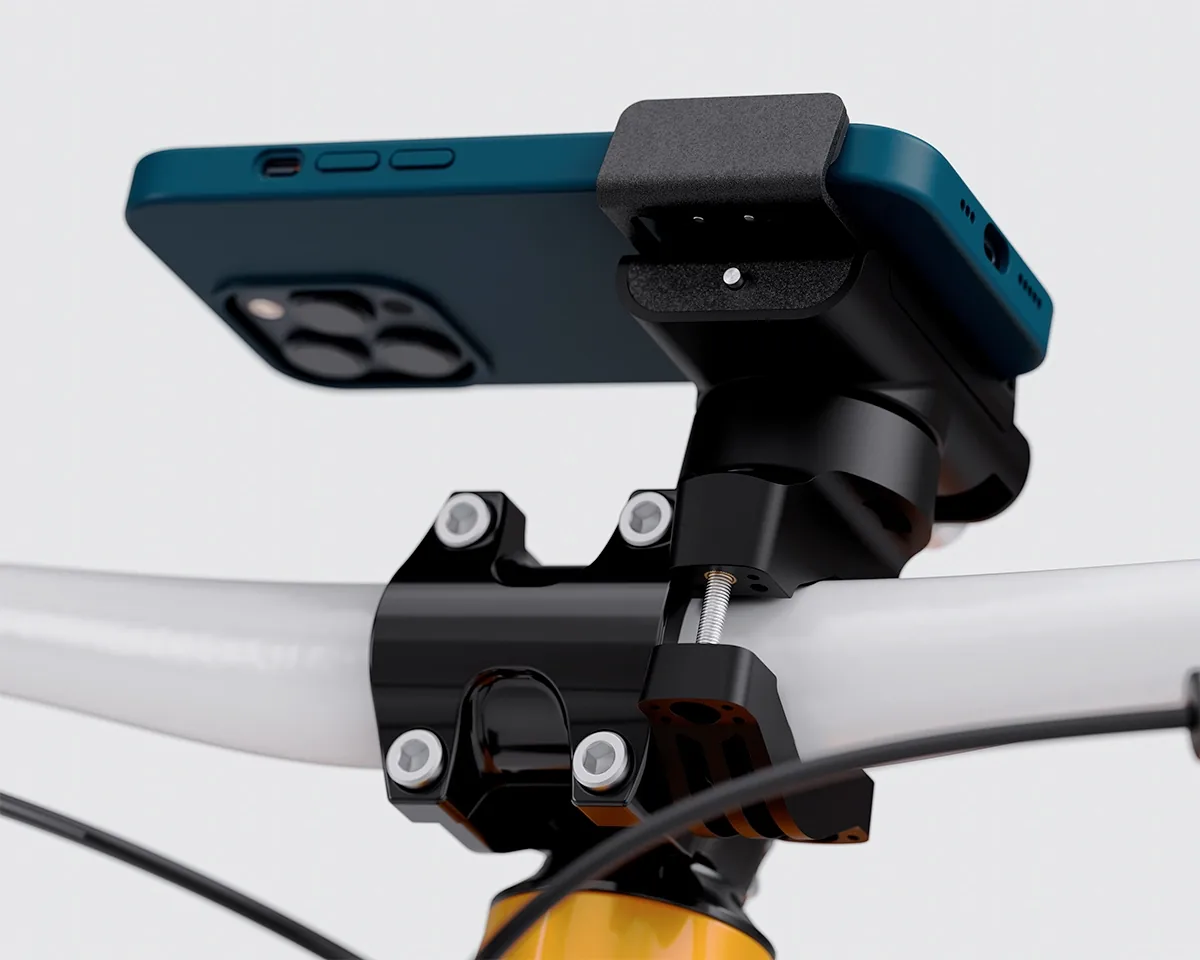

Держатель состоит из двух блоков. Верхний фиксирует смартфон наклонными металлическими «лапками», которые регулируются винтом. Резиновые прокладки на лапках повышают сцепление и берегут корпус смартфона. Подпорка, закреплённая двумя винтами на подвижной лапке, не даёт крупным смартфонам перекашиваться.

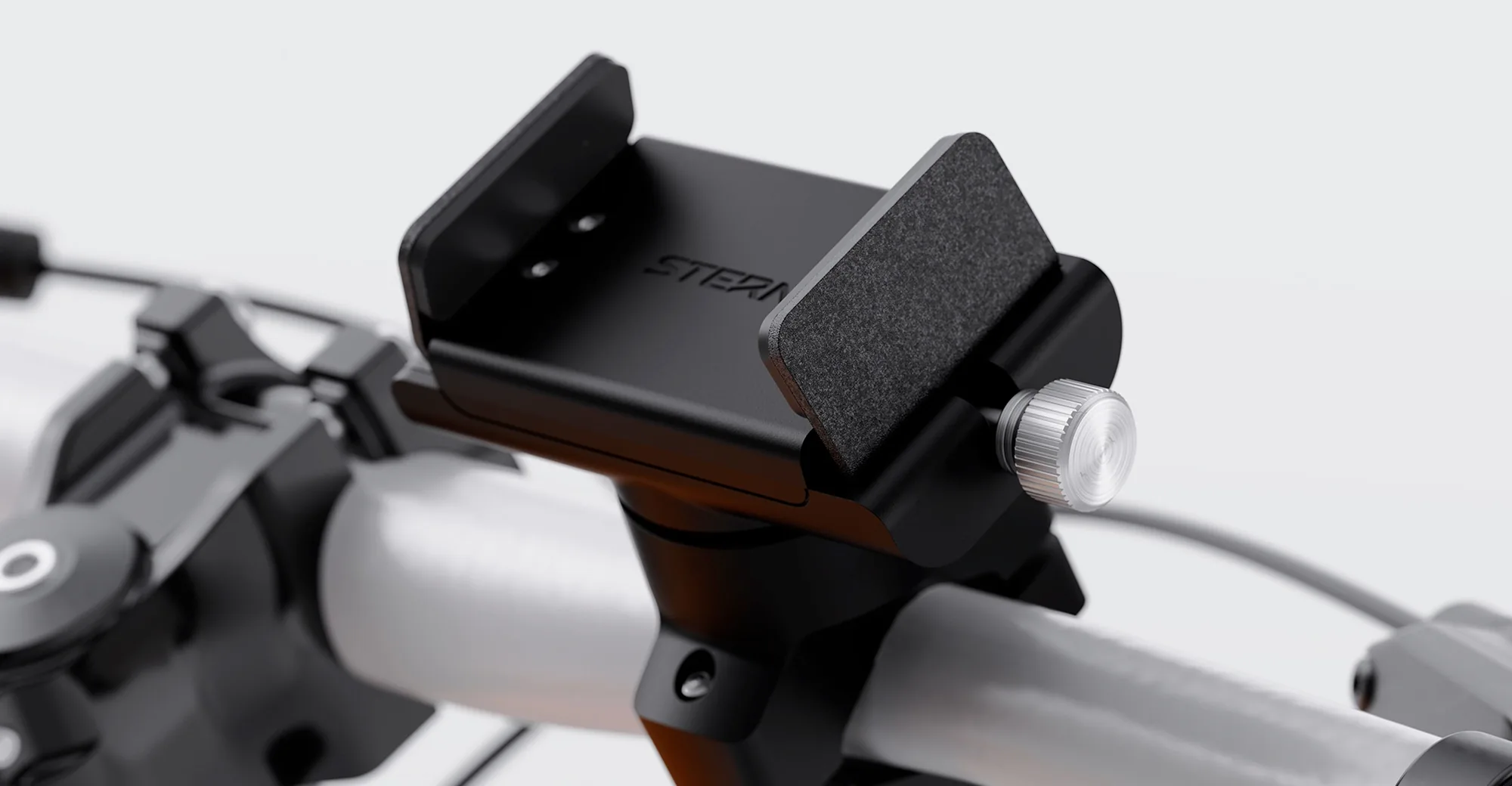

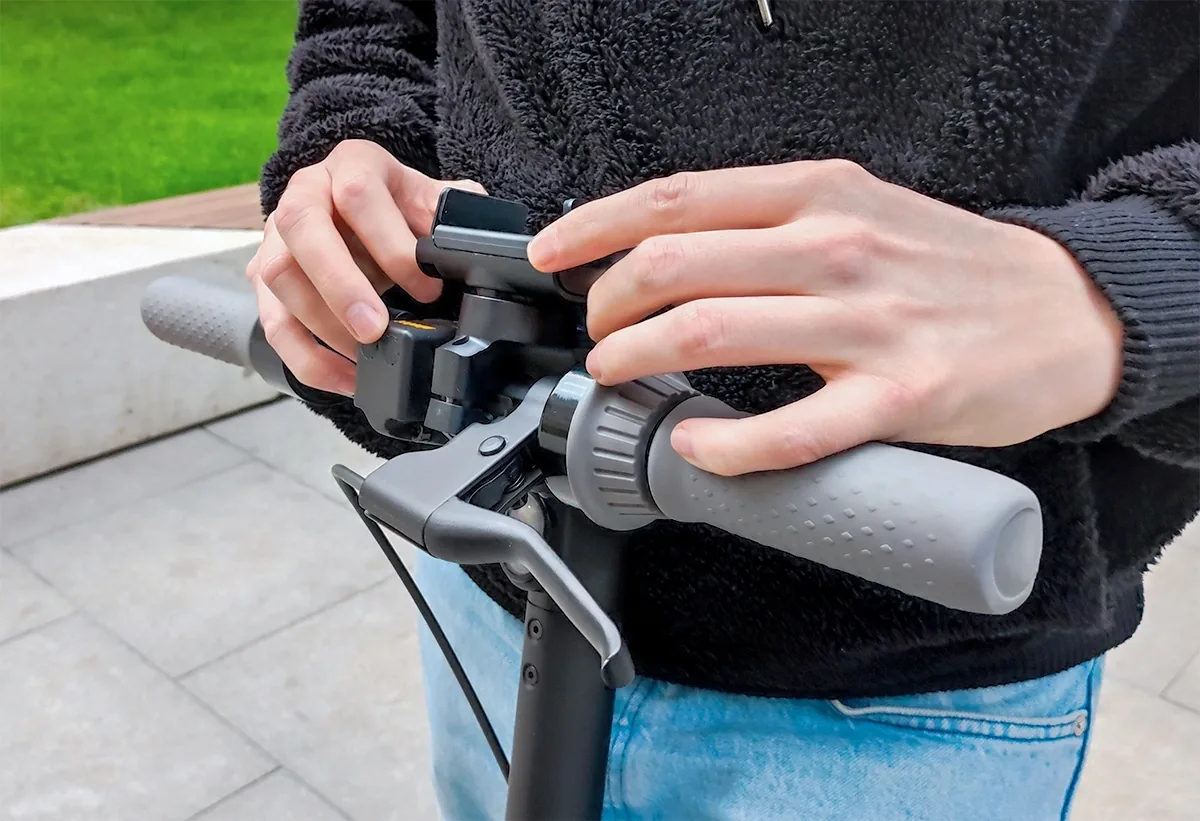

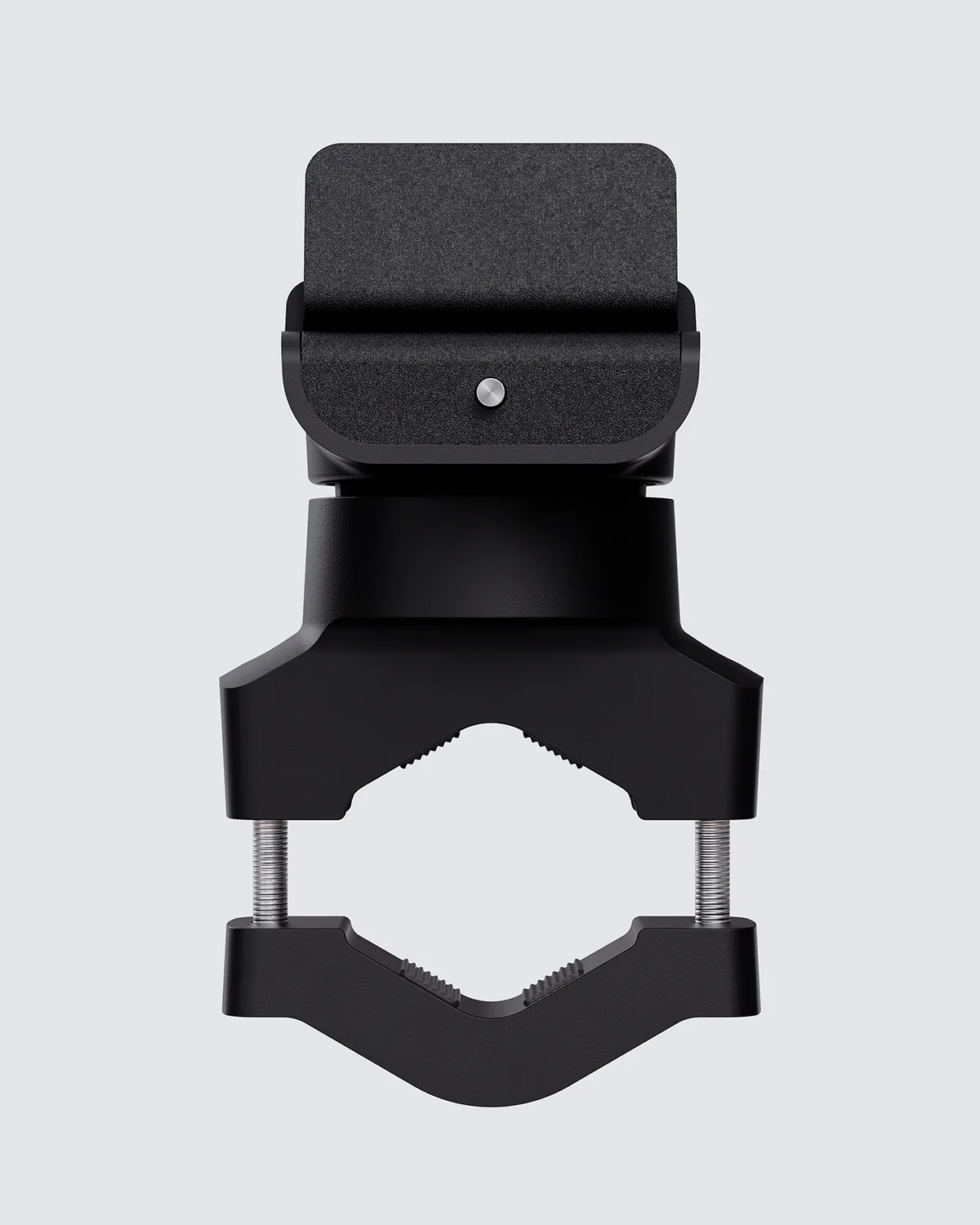

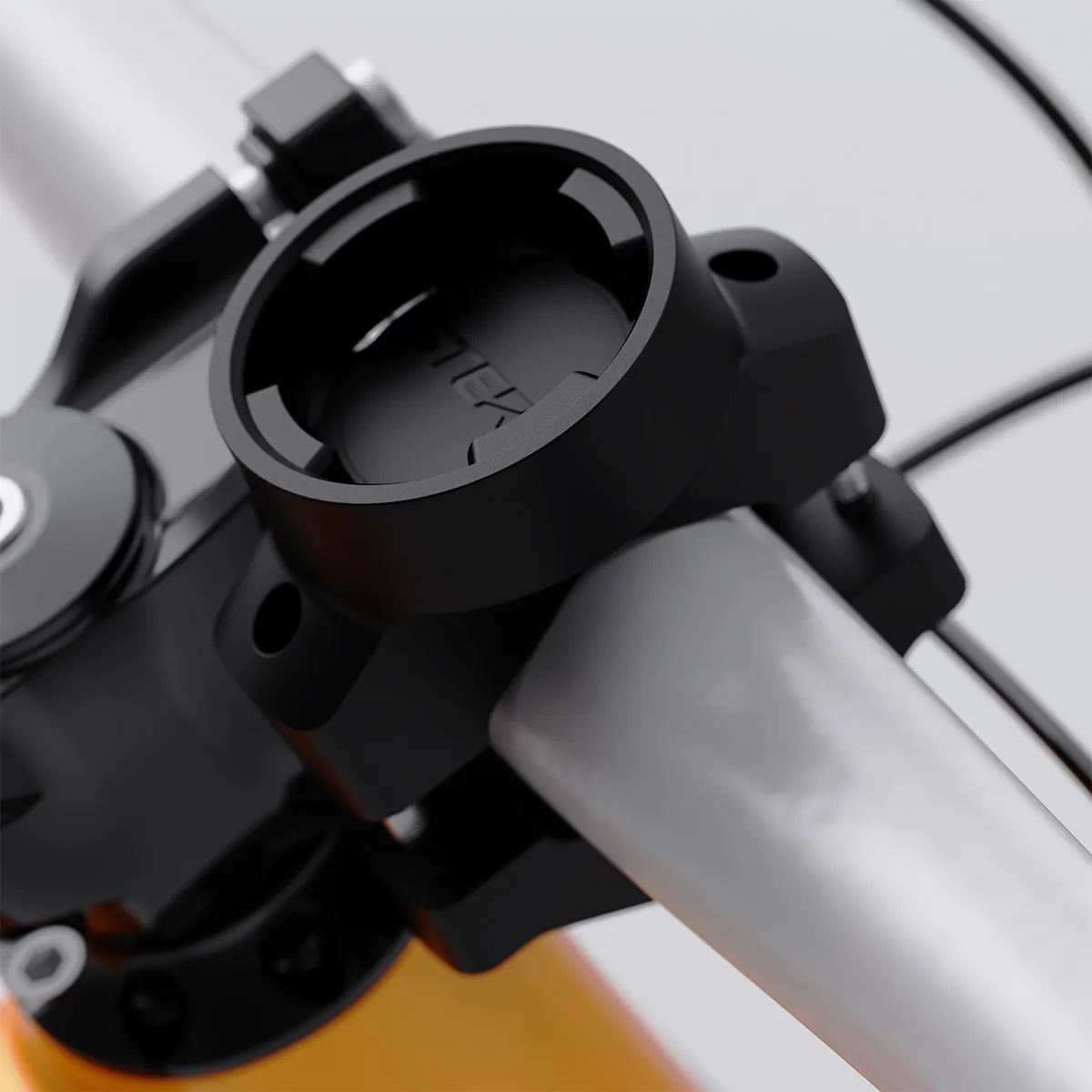

Нижний блок крепит держатель на рулях разных диаметров и сечений, позволяет регулировать угол наклона и ставить держатель вплотную к другим элементам на руле.

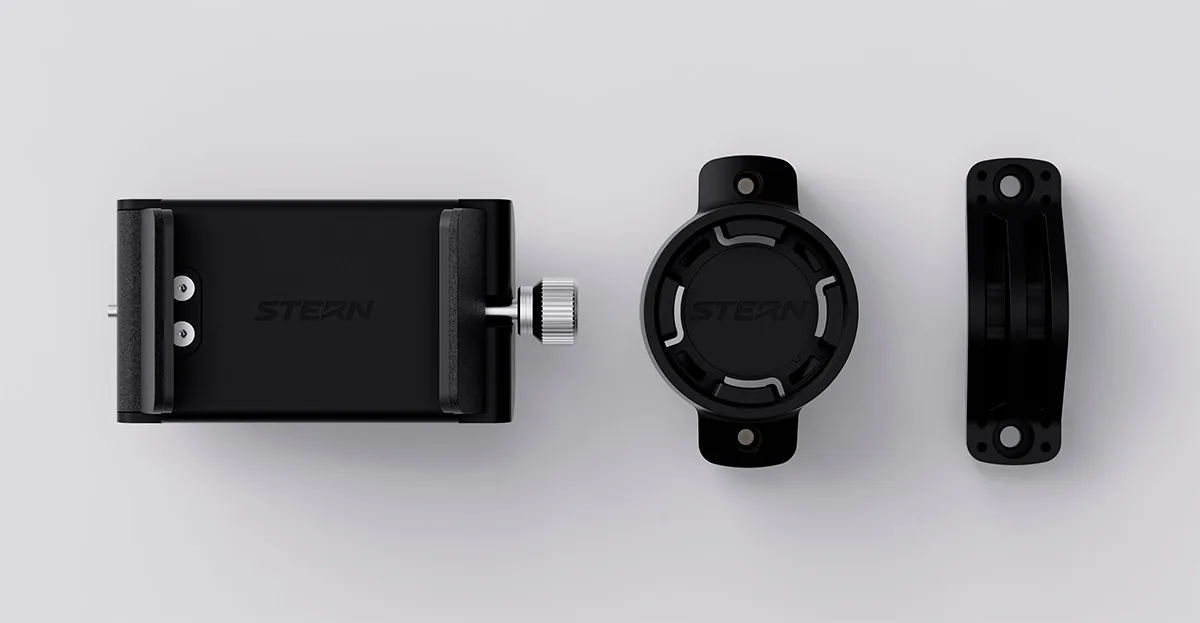

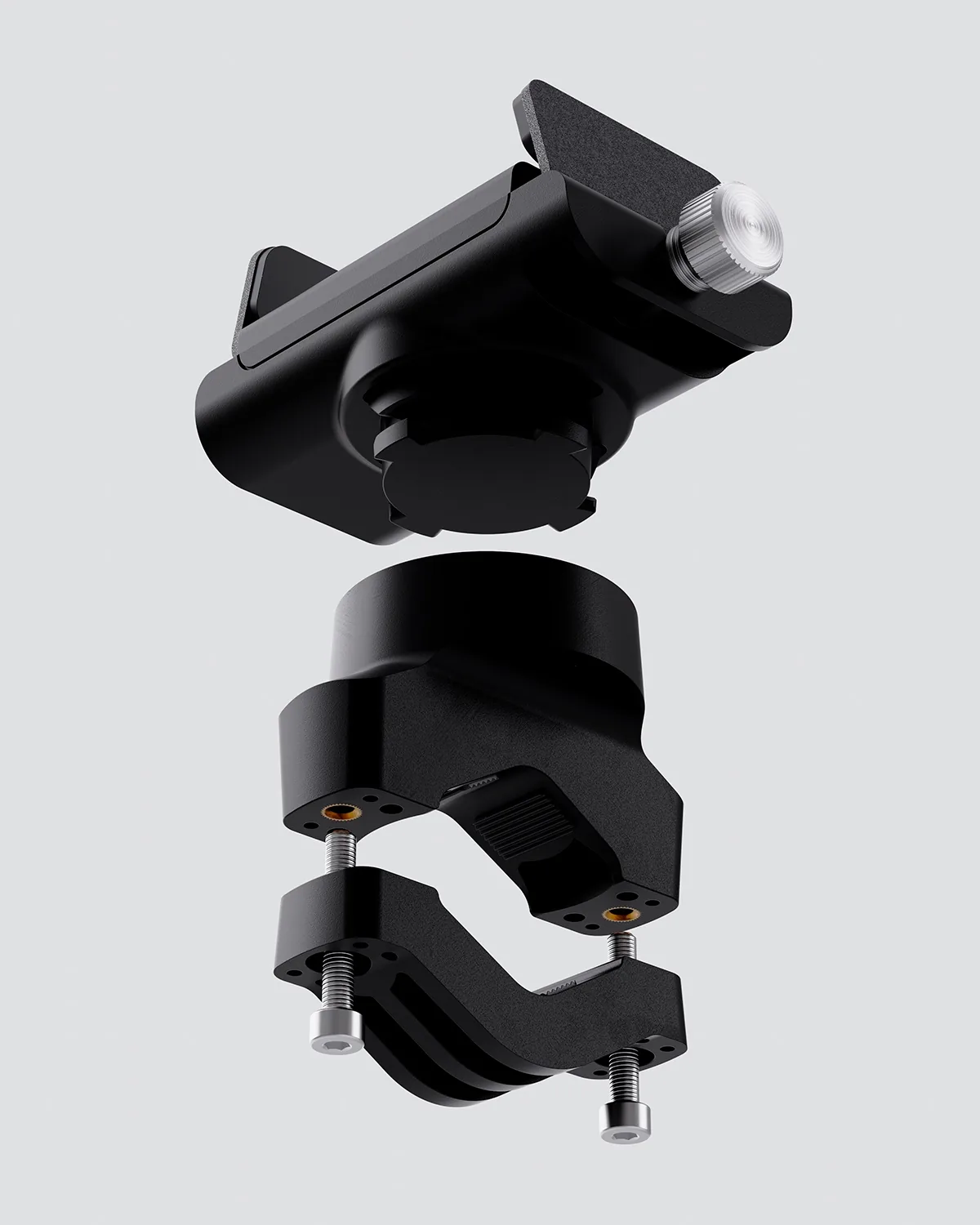

Блоки соединяются байонетом. Благодаря ему верхний блок быстро снимается, можно менять ориентацию смартфона и переставлять держатель под правую или левую руку.
